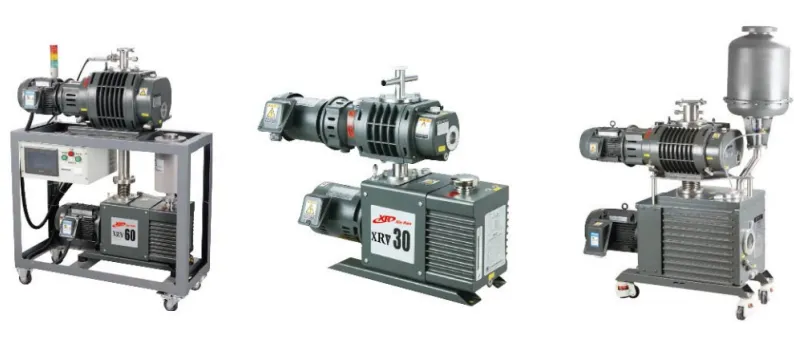

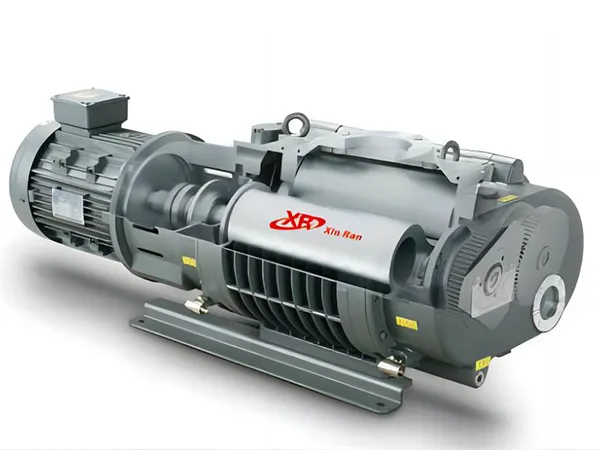

罗茨真空泵
泵内装有两个相反方向同步旋转的双叶形或多叶形的转子，转子间、转子同泵壳内壁之间均保持一定的间隙。它属于旋转变容真空泵。机械增压泵即为这种形式的真空泵。
多级离心鼓风机广泛应用于各种冶炼高炉及化铁炉鼓风、洗煤跳汰机配套、矿山浮选、污水曝气、化工造气等需要输送空气的场合,亦可用于输送其它特殊气体。
特点
- 无油中间密封,多重密封的方式,确保转子腔内部高洁净真空环境；
- 拥有先进的加工工艺，确保转子良好的几何对称性；
- 低噪音，高寿命;
- 泵体转子全铝合金制造，散热快，耐腐蚀，高效节能;
- 采用特殊轴封方式，实现长期稳定运行，不漏油;
- 结构紧凑，重量轻，体积小。
| 型号 | | | | | | |||
| 抽气速率 | 50HZ | m3h (L/min) | 95 | 280(4670) | 500(8330) | 1000(16667) | 2000(33330) | |
| 60HZ | m3h (L/min) | 108 | 330(5500) | 600(10000) | 1200(20000) | 2400(40000) | ||
| 最大允许压力差 | 50HZ | Pa | 4.0*103 | 7.3*103 | 5.6*103 | |||
| 60HZ | Pa | 3.3*103 | 6.0*103 | 4.7*103 | ||||
| 电机功率（2极） | 三相 | Kw | 0.4 | 0.75 | 2.2 | 3.7 | 7.5 | |
| 电压 | 三相 | V | 380,400 | 380,400 | ||||
| 所需油量 | L | 0.4 | 0.8 | 1.6 | 2 | 4 | ||
| 冷却水 | 流量 | L/min | - | 2 | 2 | 3 | 3 | |
| 压差 | MPa | - | 0.1 | |||||
| 水温 | ℃ | - | 5~30 | 5~30 | 5~30 | 5~30 | ||
| 重量 | kg | 30 | 51 | 80 | 115 | 227 | ||
| 型号 | | | ||
| 抽气速率 | 50HZ | m3h (L/min) | 2590 | 4140 |
| 60HZ | m3h (L/min) | 3110 | 4985 | |
| 电机功率（2极） | Kw | 11 | ||
| 冷却水 | 流量 | L/min | 6 | |
| 压力 | MPa | 0.2~0.6 | ||
| 水温 | ℃ | 5~35 | ||
| 重量 | - | 350 | 420 | |
| 进气口 | - | ISO160 | ISO250 | |
| 排气口 | ℃ | ISO100 | ||
详情请查看 pdf下载
