信然XRW-7/400型高压空气压缩机，是给用户提供高压洁净空气的设备,也可作为高压储气站充气用，信然XRW-7/400型空气压缩机是双W型三列五级压缩往复活塞式压缩机。低压三相异步电动机驱动，电动机与压缩机主机弹性直连，压缩机主机及冷却器为水冷却，各级排污均具有手动和自动两套系统，控制项目齐备。该机具有运转平稳、操作简便、安全可靠、自动化程度高等特点。
|
项 目 |
参 数 |
|
压缩机型号 |
XRW-7/400 |
|
结构型式 |
双W型五级压缩往复活塞式 |
|
压缩机列数 |
6列 |
|
压缩介质 |
空气 |
|
公称容积流量 |
7 m3/min |
|
吸气压力 |
大气压 |
|
排气压力 |
40 MPa |
|
输气温度 |
≤45 ℃ |
|
润滑油温度 |
＜70℃ |
|
噪声声压级 |
≤85 dB(A) |
|
润滑方式 |
曲轴、连杆、十字头由油泵输油润滑；气缸和填料由高压注油器注油润滑。 |
|
润滑油牌号 |
L-DAB100压缩机油或合成油 |
|
冷却方式 |
开式水冷 |
|
冷却水耗量 |
15 T/h |
|
安装方式 |
有基础 |
|
压缩机转速 |
740r/min |
|
压缩机行程 |
100 mm |
|
配备动力 |
YE2高效电动机、160kW、380V/50Hz |
|
传动方式 |
弹性直连 |
|
运转方式 |
连续运转 |
|
使用环境温度 |
-5℃～+40℃ |
|
使用环境湿度 |
≤95% |
|
压缩机重量 |
～7600kg |
|
压缩机外形尺寸 |
4000×2400×1900 mm |
|
电器柜外形尺寸 |
800×600×1900 mm |
|
电器柜重量 |
350kg |
信然高压空压机【7立方,400公斤】
工作原理
系统工作原理如下：压缩机采用往复活塞式，水冷，注油润滑，空气经空气过滤器进行过滤后，进入压缩机气缸，经五级压缩压力升至40MPa，经后冷却器、油水分离器、过滤器、干燥器，再经止回阀、送气阀进入用户管网系统。
信然高压空压机【7立方,400公斤】

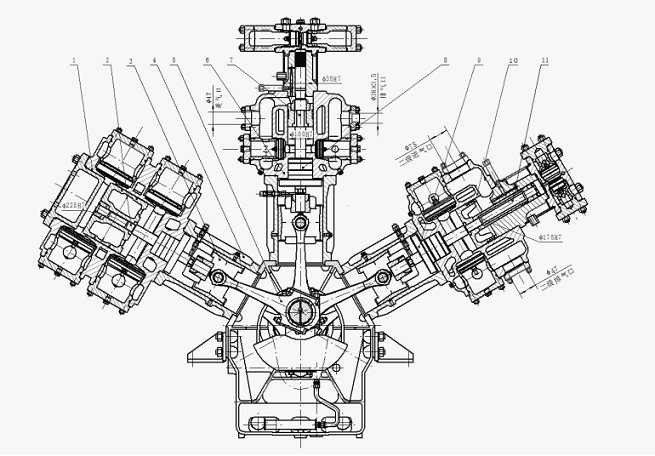

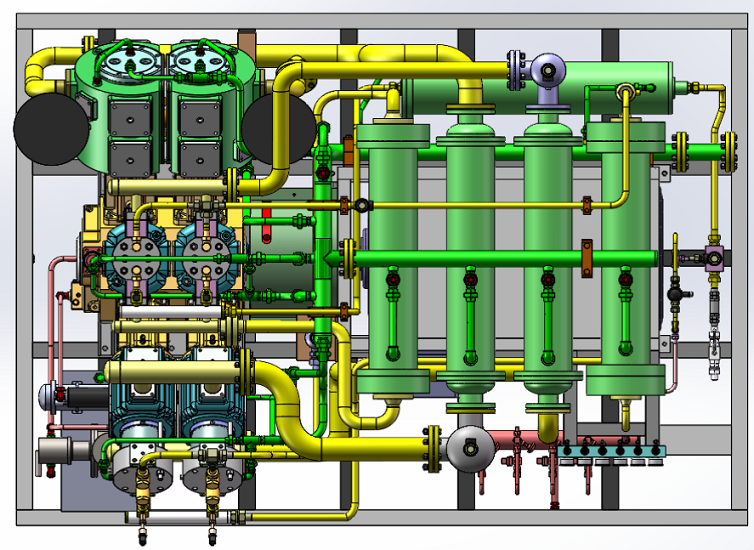

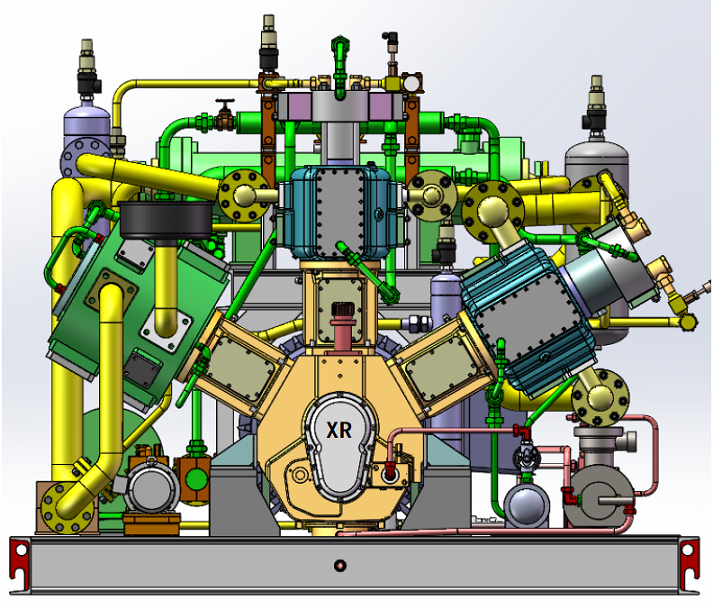

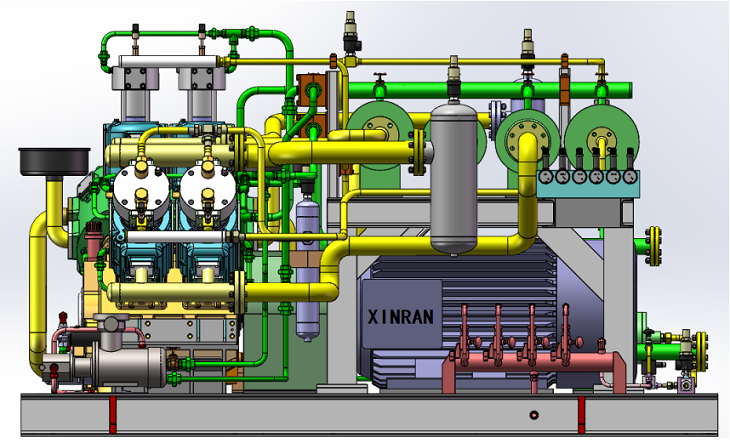

压缩机主要结构
高压压缩机由曲轴箱、曲轴、连杆、十字头、活塞杆、活塞、填料、气缸座、气缸体、气缸盖、气阀等组成。整体布置从电机端看，右边为一级气缸，左边为二级气缸，中间为三级气缸。二级气缸上装有四级气缸，三级缸上装有五级气缸，形成级差式，整体形成一个单“W”型。此种结构设计紧凑，体积小，运作更为平衡。
