冷冻式空气干燥机

冷冻式空气干燥机

本机型充分引进和吸收了美国XINRAN的成熟技术，并在此基础上结合了国内的实际工况特点，使其更加高效稳定运行。

询价
优势
  • 热交换为逆流方式
    因选用优质、高效螺纹管或光管，传热系数高，并采用了逆流回热的热交换方式比普通的顺流方式更节能和稳定。
  • 汽液分离彻底
    由于采用过滤式汽液分离器，内装进口滤芯，比旋风分离器分离效率更高，分离效率达99%以上。
  • 高温风冷型冷干机
    高温风冷型冷干机
  • 高温水冷型冷干机
    高温水冷型冷干机
  • 常温风冷型冷干机
    常温风冷型冷干机
  • 常温水冷型冷干机
    常温水冷型冷干机
  • 组合式低露点空气压缩干燥机
    组合式低露点空气压缩干燥机

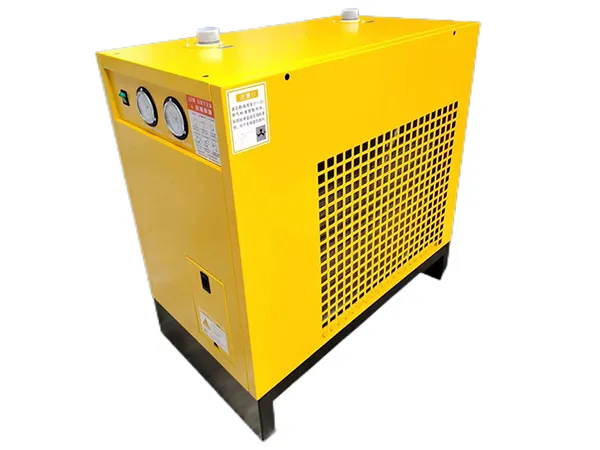

高温风冷型冷干机
高温风冷型冷干机 高温风冷型冷干机

高温风冷型冷干机

  • 进气压力： 0.6~1.0Mpa
  • 成品气压力露点： -40~-70℃
  • 压力损失： ≤0.05Mpa
  • 冷却水温度： ≤32℃
  • 空气进口温度： ≤45℃
  • 再生气量： 3~5%
询价
参数表
型号 项目 XR-1 MZ XR-2 MZ XR-3 MZ XR-6 MZ XR-10 MZ XR-12 MZ XR-15 MZ XR-20 MZ XR-25 MZ XR-30 MZ XR-40 MZ XR-50 MZ XR-60 MZ XR-80 MZ XR-100 MZ XR-120 MZ XR-150 MZ XR-200 MZ XR-250 MZ XR-300 MZ
空气处理量(Nm3/min) 1.2 2.4 3.8 6.5 10.7 13 17 23 27 33 45 55 65 85 100 120 150 200 250 300
冷却水循环量(Nm3/h) - - - - - - 3 3.7 4.4 5.9 7.4 8.9 11.1 14.5 18.5 22.0 29.5 37.0 46.5 55.6
空气接管口径 ZG1" ZG1" ZG1" ZG1 -1/2" ZG2" ZG2" DN 80 DN 80 DN 80 DN 80 DN 100 DN 125 DN 125 DN 125 DN 150 DN 150 DN 150 DN 200 DN 250 DN 250
重量(kg) 980 980 1100 1390 1500 1500 1800 1813 2085 2130 2329 2524 2584 2460 2740 2980 2960 3200 3400 3700
外 形 尺 寸 长(mm) 1030 1030 1065 1200 1320 1330 1980 1900 2045 2230 2416 2500 2500 3100 3560 3680 4060 4950 3950 5010
宽(mm) 1240 1759 1607 1887 2025 2080 2178 2257 2474 2527 2678 2843 2843 2695 2933 2920 3429 3608 3775 4200
高(mm) 305 450 510 775 1060 1200 1325 1740 2050 2375 2960 3200 3445 4330 5650 6115 6800 7660 9780 112 00
高温水冷型冷干机
高温水冷型冷干机 高温水冷型冷干机

高温水冷型冷干机

  • 进气温度：≤80℃
  • 冷却方式：风冷
  • 进气压力：0.6～1.0Mpa
  • 压力损失：≤0.03Mpa
  • 压力露点：3～10℃
  • 制冷剂：R22
询价
参数表
型号 项目 XR-0.7 HTF XR-1 HTF XR-2 HTF XR-3 HTF XR-6 HTF XR-7 HTF XR-10 HTF XR-13 HTF XR- 15 HTF XR-20 HTF XR-25 HTF XR-30 HTF XR-40 HTF XR-50 HTF XR-60 HTF XR-80 HTF
空气处理量(Nm3/min) 0.7 1.2 2.4 3.8 6.5 7.5 10.7 13.5 17 23 27 33 45 55 65 85
电源(V/Hz) 220/50 380/50
空压机功率(HP) 1 1.2 2 2.6 3.6 3.8 3.9 4.2 5.5 6.5 8.5 10.5 13.5 20
风扇功率 45 90 150 2×90 2×150 2×245 4×180 2×180 + 2×245 4×245 2×500 + 3×245 6×450 5×550 4×550 + 2×870
空气接管口径 ZG1" ZG1-1/2" ZG2" DN80 DN100 DN125 DN125 DN125
设备重量(kg) 50 60 65 120 190 260 435 480 600 700 820 900 1100 1220
外 形 尺 寸 长(mm) 640 760 760 1000 1200 1400 1690 1795 1970 1810 2160 2350 2400 2200
宽(mm) 430 430 430 600 700 800 850 900 900 1010 1100 1190 1410 1550
高(mm) 580 700 720 860 1050 1130 1658 1688 1708 1908 2018 2250 2238 2600

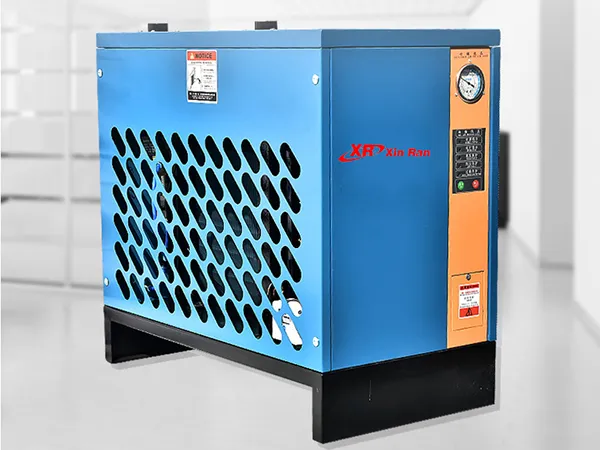

常温风冷型冷干机
常温风冷型冷干机 常温风冷型冷干机

常温风冷型冷干机

  • 进气温度：≤45℃
  • 冷却方式：水冷
  • 压力损失：≤0.02Mpa
  • 压力露点：3～10℃
  • 冷却水进口温度：≤32℃
  • 制冷剂：R22
  • 冷却水进水压力：0.2～0.4Mpa
询价
参数表
型号 项目 XR -15 NW XR -20 NW XR -25 NW XR -30 NW XR -40 NW XR -50 NW XR -60 NW XR -80 NW XR -100 NW XR -120 NW XR -150 NW XR -180 NW XR -200 NW XR -300 NW XR -400 NW XR -500 NW
空气处理量(Nm3/min) 17 23 27 33 45 55 65 85 100 120 150 180 200 300 400 500
电源(V/Hz) 380/50
空压机功率(HP) 3.9 4.2 5.5 6.5 8.5 10.5 13.5 20 25 30 37.5 45 50 80 100 125
冷却水循环量(Nm3/h) 3.0 3.7 4.4 5.9 7.4 8.9 11.1 14.5 18.5 22.0 29.5 33.3 37.0 55.6 74 92.5
空气接管口径 DN80 DN100 DN125 DN150 DN200 DN250 DN300 DN400
冷凝器水管口径 ZG1-1/2" ZG2" ZG2-1/2" ZG3" DN100
设备重量(kg) 360 420 550 640 730 830 1020 1600 2400 2460 2750 3200 3250 3900 4530 5120
外 形 尺 寸 长(mm) 1500 1540 1795 1863 2020 2170 2230 2460 2740 2980 2960 3300 3550 4000 4350 4760
宽(mm) 750 760 800 913 950 1120 1030 1160 1160 1160 1460 1650 1725 1980 2150 2380
高(mm) 1320 1360 1428 1598 1598 1758 1798 2019 2019 2020 2193 2226 2380 2580 2670 2730

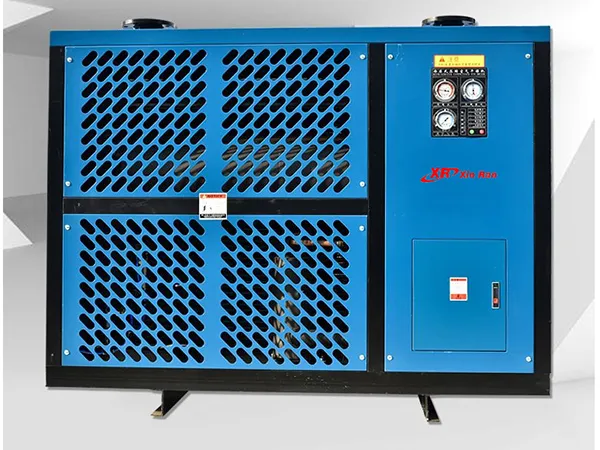

常温水冷型冷干机
常温水冷型冷干机 常温水冷型冷干机

常温水冷型冷干机

  • 进气温度：≤80℃
  • 冷却方式：水冷
  • 进气压力：0.6～1.0Mpa
  • 压力损失：≤0.03Mpa
  • 压力露点：3～10℃
  • 冷却水进口温度：≤32℃
  • 制冷剂：R22
  • 冷却水进水压力：0.2～0.4Mpa
询价
参数表
型号 项目 XR-15 HTW XR-20 HTW XR-25 HTW XR-30 HTW XR-40 HTW XR-50 HTW XR-60 HTW XR-80 HTW XR-100 HTW XR-120 HTW XR-150 HTW XR-180 HTW XR-200 HTW XR-300 HTW
空气处理量(Nm3/min) 17 23 27 33 45 55 65 85 100 120 150 180 200 300
电源(V/Hz) 380/50
空压机功率(HP) 3.9 4.2 5.5 6.5 8.5 10.5 13.5 20 25 30 37.5 45 50 80
冷却水循环量(Nm3/h) 6.0 7.5 8.8 11.8 14.8 17.8 22.2 29.6 37.0 44.0 59.0 66.6 74.0 112.5
空气接管口径 DN80 DN100 DN125 DN150 DN200 DN250
冷凝器水管口径 ZG1-1/2" ZG2" ZG2-1/2" ZG3"
设备重量(kg) 420 470 590 680 785 870 1100 1700 2480 2520 2800 3050 3360 3920
外 形 尺 寸 长(mm) 1560 1600 1805 1950 2250 2130 2310 2460 2860 2960 2960 3000 3130 3800
宽(mm) 1118 1110 1110 1283 1285 1350 1430 1440 1620 1620 1620 1810 2090 2470
高(mm) 1340 1486 1510 1700 1683 1708 1708 1893 2000 2030 2050 2210 2470 2959

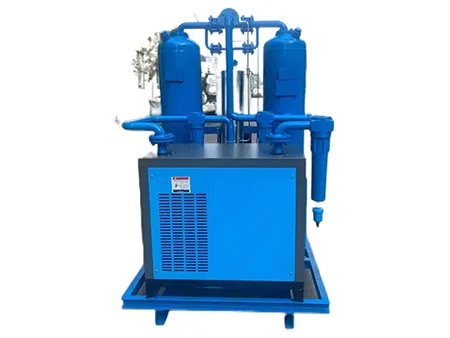

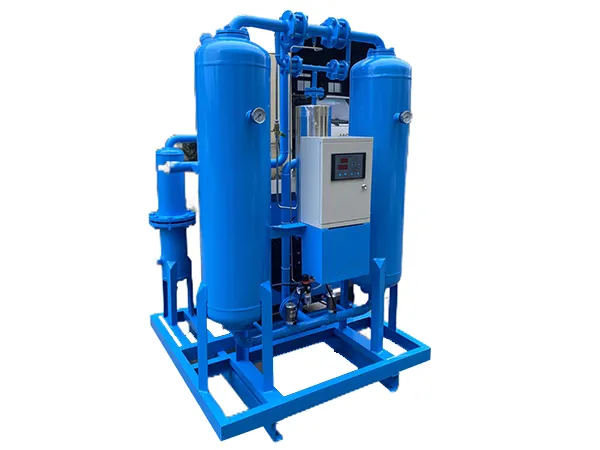

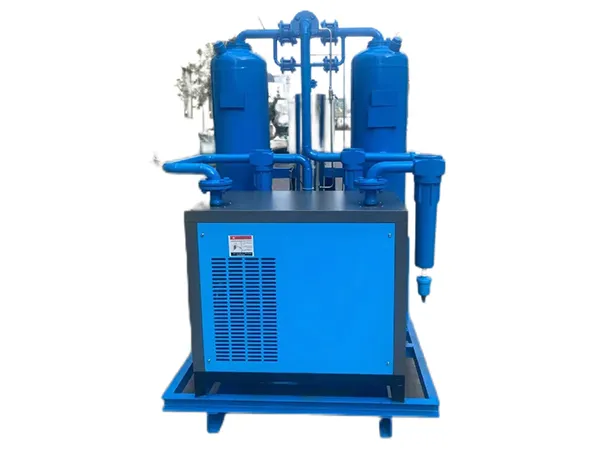

组合式低露点空气压缩干燥机
组合式低露点空气压缩干燥机 组合式低露点空气压缩干燥机

组合式低露点空气压缩干燥机

  • 进气温度：≤45℃
  • 冷却方式：风冷
  • 进气压力：0.6～1.0Mpa
  • 压力损失：≤0.02Mpa
  • 压力露点：3～10℃
  • 制冷剂：R22
询价
参数表
型号 项目 XR-15NF XR-20NF XR-25NF XR-30NF XR-40NF XR-50NF XR-60NF XR-80NF XR-100NF
空气处理量(Nm3/min) 17 23 27 33 45 55 65 85 100
电源(V/Hz) 380/50
空压机功率(HP) 3.9 4.2 5.5 6.5 8.5 10.5 13.5 20 25
风扇功率 2×180 2×245 3×245 3×550 4×520 8×195
空气接管口径 DN80 DN100 DN125 DN150
设备重量(kg) 400 450 570 660 770 850 1050 1650 2455
外 形 尺 寸 长(mm) 1690 1795 1795 1810 2160 2170 2450 2520 2600
宽(mm) 750 800 800 960 960 1120 1250 1300 1310
高(mm) 1527 1527 1527 1863 1874 2046 2300 2450 2650
工作原理
  • 压缩空气首先进入预冷器(18或19)进行初步冷却，再流入回热器(1)，与回流的成品气进行热交换，使压缩空气进一步降温，并将冷凝出的水排出机外。之后，压缩空气流入蒸发器(2)，与冷媒进行热交换，使压缩空气进一步降温，达到符合要求的露点温度。
  • 压缩空气经过预冷器(18或19)、回热器(1)和蒸发器(2)逐步冷却后，空气中水汽凝结成液态水珠，经汽液分离器(3)的作用，分离出液态水。
  • 经过汽液分离器(3)的干燥冷却空气通过回热器(1)的另一流程，在离开干燥机时被升温，降低空气的相对温度。
